DOKUMENTÁCIA Vesmír rádiových vĺn Rador Press Agency
Rádiové vlny
Rozhlasové vysielanie v pásmach AM a FM
Mobilné telefóny
Bezdrôtové telefóny
Diaľkové ovládania garážovej brány
Bezdrôtové siete
Diaľkovo ovládané hračky
TV relácie
GPS prijímače
Amatérske rádiové zariadenie (rádiový zväzok)
Satelitná komunikácia
Policajné rádiové zariadenia
Bezdrôtové hodiny na meranie denných aktivít
A zoznam pokračuje. Dokonca aj radarové systémy alebo mikrovlnné rúry sa spoliehajú na rádiové vlny.
Komunikačné a navigačné satelity by tiež nemohli existovať bez rádiových vĺn, rovnako ako moderné letectvo - lietadlo závisí od mnohých rôznych rádiových systémov. Súčasný trend smeruje k bezdrôtovému prístupu na internet, ktorý je tiež oveľa pohodlnejší pre budúcnosť založený na rádiových vlnách.
Technológia rádiových vĺn je v podstate veľmi jednoduchá. Iba s niekoľkými elektronickými komponentmi, ktoré stoja menej ako dva doláre, je možné zostaviť jednoduché rádiové vysielače a prijímače. Tento objav pre svet komunikácií bol taký revolučný, aký jednoduchý bol.
Každý rádiový systém má dve zložky:
Vysielač zachytáva určité správy alebo informácie (môže to byť niekoho hlas, obrázky, digitálne údaje pre bezdrôtový modem), kóduje ich v sínusových vlnách a vysiela ich na rádiových vlnách.
Prijímač zachytáva rádiové vlny a dekóduje správu na sínusových vlnách. Vysielač aj prijímač používajú na vyžarovanie a zachytenie signálu antény.

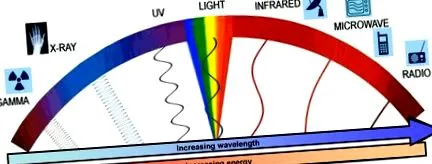

Vysokofrekvenčné spektrum
Rádiová vlna je elektromagnetická vlna šírená anténou. Rádiové vlny majú rôzne frekvencie a nastavením prijímača na určitú frekvenciu je možné zachytiť určitý signál.
Keď počúvate rozhlasovú stanicu a moderátor hovorí „Tu, rádio X - 91,5 FM“ znamená, že vysielaný rádiový signál je typu FM (frekvenčná modulácia) na frekvencii 91,5 megahertzov (milióny cyklov za sekundu). 91,5 megahertzov znamená, že rádiový vysielač osciluje pri frekvencii 91 500 000 cyklov za sekundu. Všetky stanice FM vysielajú vo frekvenčnom pásme od 88 megahertzov do 108 megahertzov, čo je pásmo rádiového spektra používané výlučne na vysielanie týchto staníc.
Rádio AM (amplitúdová modulácia) má frekvenčné pásmo medzi 535 kilohertzmi a 1 700 kilohertzmi (kilo = tisíc, takže s osciláciou medzi 535 000 a 1 700 000 cyklami za sekundu).
Pri frekvenčnej modulácii (FM) sa na rozdiel od amplitúdovej modulácie (AM) udržuje amplitúda nosnej vlny konštantná, ale jej frekvencia sa mení podľa variácií prenášaného zvukového signálu.
Prvý životaschopný rádiový komunikačný systém FM - frekvenčná modulácia - opísal americký vynálezca Edwin Howard Armstrong v roku 1936. Až v roku 1960 získalo FM rádio dynamiku vďaka kvalite prenášaného zvuku a relatívne nízkym nákladom na vybavenie rozhlasových staníc. FM.
Frekvenčná modulácia (FM - ultrakrátke vlny) má niekoľko výhod oproti amplitúdová modulácia (AM - stredné a dlhé vlny) ako alternatívna forma vysielania. Najdôležitejšou z týchto výhod je, že systém FM má väčšiu nezávislosť od elektromagnetického rušenia a statickej elektriny. Rôzne elektrické poruchy, ako napríklad poruchy spôsobené búrkami a zapaľovacími systémami automobilov, vytvárajú rádiové signály s modulovanou amplitúdou, ktoré prijímače AM prijímajú ako zvuky (rádio parazity). Dobre navrhnutý prijímač FM nie je citlivý na také rušenie, keď je naladený na dostatočne silný signál FM. Pomer signálu k šumu v systéme FM je tiež oveľa vyšší ako v systéme AM. A konečne, rozhlasové stanice FM môžu pracovať vo veľmi vysokých frekvenciách v porovnaní so stanicami AM.
Vysokofrekvenčné pásma
AM rádiá (stredné a dlhé vlny) - 535 kHz - 1,7 MHz
Krátkovlnné rádiá - 5,9 MHz - 26,1 MHz
FM rádiá (krátkovlnné) - 88 -108 MHz
Televízne stanice - 54 - 88 MHz pre kanály 2-6; 174 - 220 MHz pre kanály 7-13
Príklady použitia rádiovej technológie v každodennom živote
Baby monitor je to veľmi jednoduché a je to príklad použitia rádiovej technológie. Vysielač je umiestnený v detskej izbe a prijímač je v izbe rodičov, ktorí môžu počúvať zvuky v detskej izbe. Normálne je emisná vzdialenosť obmedzená na vzdialenosť 60 m.
A mobilný telefón je to vlastne rádio, ale oveľa prepracovanejšie. Mobilný telefón má tiež slúchadlo a vysielač. Obidve sú používané súčasne, jedna na hovorenie a druhá na počúvanie. Mobilný telefón môže tiež používať niekoľko stoviek frekvencií a porozumieť im a môže automaticky prepínať frekvencie, na ktorých pracuje.
Krátkovlnné rádiá, komunikačné nástroje, ktoré nezanechávajú digitálne „stopy“

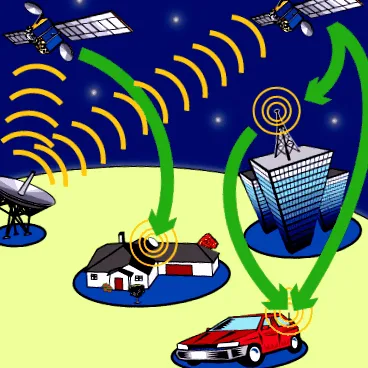

Digitálne alebo satelitné rádio
Existuje však typ rádia, ktoré umožňuje neprerušovaný prenos signálu až do vzdialenosti 35 000 kilometrov. Reč je o digitálnom rozhlase so satelitným vysielaním. Satelitné rádio XM a satelitné rádio Sirius začali túto technológiu využívať v roku 2000 a v roku 2008 sa zlúčili do jednej spoločnosti, ktorá má v súčasnosti v USA takmer 18 miliónov predplatiteľov. Za 12,95 dolárov mesačne majú prístup k 170 hudobným a spravodajským kanálom s vynikajúcou kvalitou zvuku. Výrobcovia automobilov nainštalovali takéto zariadenia na niektoré modely v posledných rokoch a na trhu sa objavili rôzne prenosné satelitné rádiové prijímače. Pracujú v pásme do 2,3 GHz.
Ako zostaviť najjednoduchší prijímač AM
V prípade silného AM signálu môžeme vytvoriť jednoduchý rádiový prijímač iba s použitím dvoch elektronických komponentov a niektorých vodičov. Proces je mimoriadne jednoduchý, tu potrebujeme:
Dióda (LED) - z elektrotechnických obchodov si môžeme kúpiť diódu s menej ako jedným leu
Dva kusy drôtu - potrebujeme asi 15 - 20 m drôtu
V zemi uviazol malý kovový hrot
Pár vysokoimpedančných slúchadiel zvyčajne funguje s menšími slúchadlami, napríklad s prehrávačom mp3
Ak je k dispozícii dostatočne silný signál AM, urobíme nasledovné:
Zapichneme kovový hrot do zeme alebo hľadáme niečo, čo už uviazlo v kove. Vezmeme asi 3 m drôt a jeden koniec priviažeme k tejto zemi.
Pripojte diódu na druhý koniec drôtu.
Vezmeme ďalší drôt 3-6 m a pripojíme ho k druhému koncu diódy. Týmto drôtom je anténa. Drôt zavesíme na strom, ale dbajte na to, aby sa nedotýkal zeme.
Dva vodiče z náhlavnej súpravy pripojíme k jednému koncu diódy nasledovne (zdroj náčrtu: casony.blogspot.com):
Teraz, keď si dáme slúchadlá, budeme počuť najhlasnejšiu rozhlasovú šou v tejto oblasti. Tento systém je najjednoduchším možným rádiom. Nebude to fungovať, ak sme príliš ďaleko od rozhlasovej stanice, ale ukazuje to princípy veľmi jednoduchého prijímača.
Ako to funguje: Elektrický vodič, ktorým je anténa, prijíma všetky typy rádiových signálov, ale najsilnejší signál v tomto prípade pokrýva najslabšie. Z tohto dôvodu už tuner (prispôsobenie) nie je potrebný. Pretože ste blízko vysielacej stanice, vaša anténa tiež prijíma silné elektrické signály, ktoré sú také silné, že môže poskytovať napájanie aj pre slúchadlá. Takto nepotrebujete ani zosilňovač. Dióda je detektorom signálu AM v tomto systéme. Tento rádiový model môžete trochu rozšíriť pridaním kondenzátora (kondenzátora) a induktora, ktoré vám umožnia naladiť viac frekvencií, aby ste mohli zachytiť viac rozhlasových staníc.
Zdroj: www.howstuffworks.com/How Radio Works
Preklad a dokumentácia: Bianca Ioniţă
