Kotúčová píla je kruhová píla, ktorá je skonštruovaná tak, aby poskytovala rôzne operácie rezania na rezanie drevených častí.

Správneho použitia takejto kotúčovej píly sa dá dosiahnuť iba vtedy, ak je zabezpečená správna inštalácia a inštalácia obrábacieho stroja.

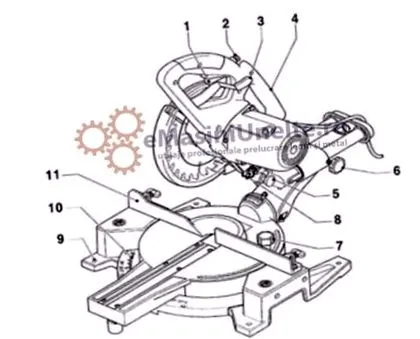

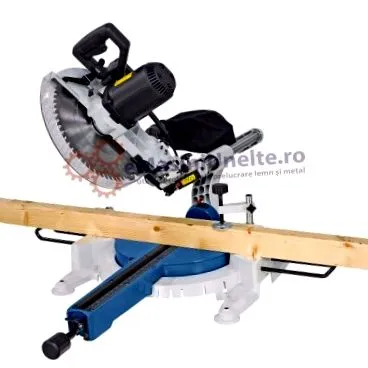

Pre správny príklad spôsobu, akým sa musia tieto operácie vykonávať, bol zvolený model okružnej kyvadlovej píly, ktorý pozostáva z:

okružná

  1. Vypínač
  2. Zamykacie tlačidlo
  3. Uvoľňovacia rukoväť nožovej jednotky
  4. Režim dopravy
  5. Skrutkovacia rezná jednotka
  6. Posuvná zaisťovacia páka
  7. Páka zámku pokosu
  8. Drážkovacia zarážka
  9. Upevňovací otvor
  10. Stupnica rezania uhla
  11. Paralelná mitra
  12. Ochrana kruhového plátna
  13. Obmedzovač hmotnosti
  14. Slot na brucho
  15. Stupnica uhla sklonu
  16. Sklopné zaisťovacie páky
  17. Hota vyčerpanie rumegus

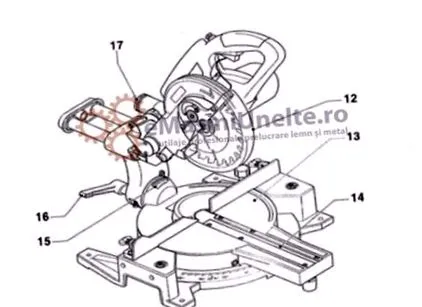

    úpravy

Kyvadlová okružná píla - montáž

Na pracovný stôl musí byť pripevnená kotúčová píla.

Ak chcete vykonať túto operáciu, postupujte takto:

  • Poznačte si polohu montážnych otvorov (9) na pracovnom stole.
  • Do každého z vyznačených miest vyvŕtajte otvory, upravte priemer a hĺbku otvorov pre použité skrutky.
  • Položte kotúčovú pílu na pracovný stôl a zaskrutkujte skrutky do montážnych otvorov.
  • Skrutky pevne utiahnite.

V tomto okamihu prechádzame do ďalšej fázy prípravy píl na prevádzku.

Kyvadlová okružná píla - nastavenie uhla rezu

Štandardný uhol medzi kotúčovým kotúčom a rezným stolom je v prípade kotúčovej píly 90 stupňov.

Pomocou spojiva skontrolujte, či je uhol medzi kruhovou čepeľou a stolom (13) 90 stupňov. Ak nameraný uhol nie je 90 stupňov, upravte ho nasledovne:

  • Uvoľnite skrutku, aby ste zaistili rezaciu jednotku (5), a posuňte rezaciu jednotku tak, aby pílový list dosiahol uhol 90 stupňov.
  • Uvoľnite poistnú maticu na nastavovacej skrutke (18) a skrutku dotiahnite a povoľte do uhla 90 stupňov. Poistnú maticu znova utiahnite.
  • Utiahnite zaisťovacie tlačidlo.
  • Uvoľnite skrutku (19) a nastavte ukazovateľ (20) na 0 stupňov. Utiahnite skrutku.

Po nastavení uhla rezu upravte uhol sklonu.

okružná

Kyvadlová okružná píla - nastavenie uhla sklonu

V prípade modelu s kruhovou kyvadlovou pílou zvoleného ako ukážkový model je maximálny uhol sklonu 45 stupňov.

Ak chcete upraviť uhol náklonu, postupujte takto:

  • Uvoľnite zaisťovacie zariadenie (16) a žaciu jednotku otočte do plného uhla sklonu.
  • Skontrolujte uhol sklonu pomocou stupnice (15). Ak uhol nemeria 45 stupňov, upravte ho.
  • Uvoľnite poistnú maticu na nastavovacej skrutke (21) a dotiahnite alebo uvoľnite nastavovaciu skrutku v uhle 45 stupňov. Poistnú maticu znova utiahnite.
    kyvadlová

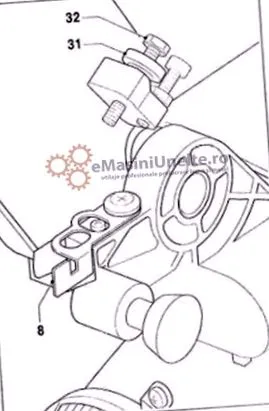

Kyvadlová okružná píla - kontrola a nastavenie hĺbky rezu kotúča

Na zabezpečenie správnej hĺbky rezu kotúčovej píly sa vykoná skúšobný rez.

Ak pílový kotúč obrobok úplne neprereže, upravte ho nasledovne:

  • Uvoľnite poistnú maticu na nastavovacej skrutke (23).
  • Otočte nastavovaciu skrutku, aby kruhový kotúč dosiahol požadovanú hĺbku rezu.
  • Utiahnite poistnú maticu.

Správna inštalácia a nastavenie okružnej kyvadlovej píly zabezpečí dosiahnutie optimálnych výsledkov v prevádzke.
