Sprievodca inštaláciou - Nainštalujte závesný toaletný systém GROHE
Postupujte podľa pokynov nižšie v sprievodcovi inštaláciou alebo spustením videa postupujte podľa pokynov.
Príprava
1 - Pred odstránením starej jednotky vypnite prívod vody.
2 - Pripravte diely a nástroje s blízkym prístupom k spojeniam.
Konfigurácia rámu

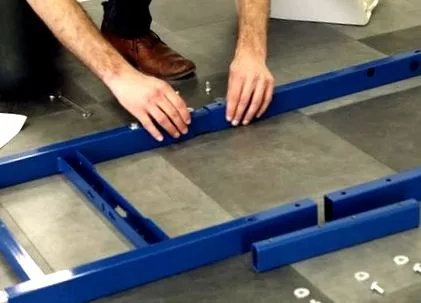

1 - Zostavte zvislé lišty a vodorovné podperné lišty na ráme a pevne ich utiahnite.
2 - Zasuňte dva upevňovacie držiaky po stranách nádrže a skontrolujte, či sú správne namontované.
3 - Umiestnite zvislé splachovacie potrubie na dno nádrže.
4 - Zaistite nádrž v ráme. Najskôr položte lakeť umývacej trubice na rám a potom nádrž stlačte, aby ste ju zaistili na danom mieste.
5 - Pomocou 10 mm račňového kľúča pripevnite montážne konzoly k rámu.
6 - Vložte a zaistite nohy k spodnej časti rámu.
7 - Namontujte kolennú sponu zvyškového potrubia o 90 stupňov na rám.
Umiestnenie a označenie jednotky
1 - Guľkou nakreslite zvislú čiaru, ktorá prechádza stredom odpadovej rúry. Pri meraní od podlahy urobte pre štandardné umiestnenie misky 400 mm od podlahy značku A vo vzdialenosti 1 ma značku B vo výške 1,08 m. V prípade potreby upravte merania tak, aby zodpovedali umiestneniu misy. požadované plavidlo.
2 - Na znamenie B nakreslite otvory pre konzoly na stenu 235 mm naľavo a napravo od stredu výfuku.
3 - Dokončite montáž namontovaním 90-stupňového kolena výfukového potrubia do svorky.
4 - Vymeňte jednotku a skontrolujte jej polohu vzhľadom na prívod vody a výfukové potrubie. Zaobchádzajte s kolenom 90-stupňovej zvyškovej rúrky v závislosti od vašej inštalácie (horizontálne alebo vertikálne). Ak je to potrebné, prispôsobte pripojenie pomocou PVC hadičiek.
5 - Uistite sa, že je jednotka najmenej 230 mm od steny, potom označte umiestnenie otvorov pre stupačky jednotky.
Nastavenie a pripevnenie jednotky
1 - Namažte tesnenie odtokovej rúry 110 mm tak, aby koleno 90-stupňovej odtokovej rúry ľahko dosadalo. Ak lepíte prípojku z PVC, použite rovnú lepiacu manžetu 90/100. Pri štandardnom umiestnení plavidla skontrolujte, či je jeho výška 230 mm. Skontrolujte, či je zariadenie v súlade s označeniami. Ak je to potrebné, upravte merania pre požadovanú výšku nádoby.
2 - Vyvŕtajte otvory do steny pomocou 10 mm vrtáka. Vložte hmoždinky.
3 - Vyvŕtajte otvory do podlahy pomocou 12 mm vrtáka. Vložte hmoždinky.
4 - Nastavte výšku rámu tak, aby bol zarovnaný so svojím znakom A.
5 - Nohy zaistite kľúčom 13 mm. Nezabudnite vodorovne vyrovnať rám.
6 - Nastavte hladinu tak, že povolíte nastavovaciu skrutku na jednej z nôh pomocou 13 mm kľúča a potom skrutku utiahnete. Uistite sa, že je skrutka pevne pripevnená na druhej nohe.
7 - Umiestnite upevňovacie ramená na hornú časť rámu.

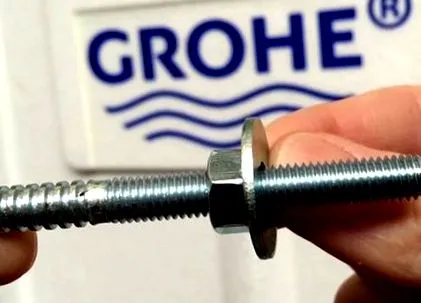

8 - Na závitovú tyč nasaďte 1 maticu, 2 podložky a 1 maticu.
9 - Umiestnite upevňovacie ramená na závitovú tyč s otvorenými svorkami. Pripevnite ramená k stene pomocou 13 mm otvoreného kľúča.
10 - Nastavuje zvislé vyrovnanie pomocou skrutiek a guľôčky. Na utiahnutie skrutiek použite 13 mm kľúč. Zatvorte kovové svorky, aby ste zaistili skrutky. Dokončite to umiestnením plastových svoriek cez tyč.
11 - Umiestnite svorku na odtokovú rúru nainštalovanú skôr.
